ROC(Receiver Operating Characteristic) Curve는 threshold에 대한 이진 분류기 모델의 성능을 표현한 것이다.

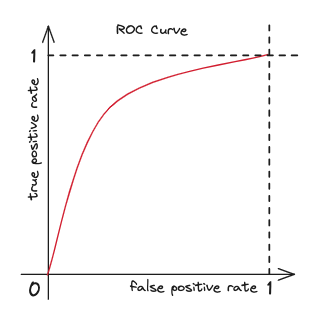

위 ROC Curve 그래프를 보면 이는 threshold에 따른 false positive rate와 true positive rate에 대한 그래프이다.

• threshold: 이진 분류에 대한 임계값으로 이 값이 커질 수록 true라고 판단하는 비율이 줄어든다.
  • e.g.) threshold가 0.3이면 true일 예측 확률이 0.3 이상이면 true라고 판단한다. (일반적으로는 0.5)
• false positive rate: $\frac{\text{FP}}{\text{FP} + \text{TN}}$
  • 실제 negative 중에서 positive로 잘못 판단한 비율
• true positive rate: $\frac{\text{TP}}{\text{TP} + \text{FN}}$
  • 실제 positive 중에서 positive로 옳게 판단한 비율

예측  \ 실제	True	False
True	TP, True Positive	FP, False Posotive
False	FN, False Negative	TN, True Negative

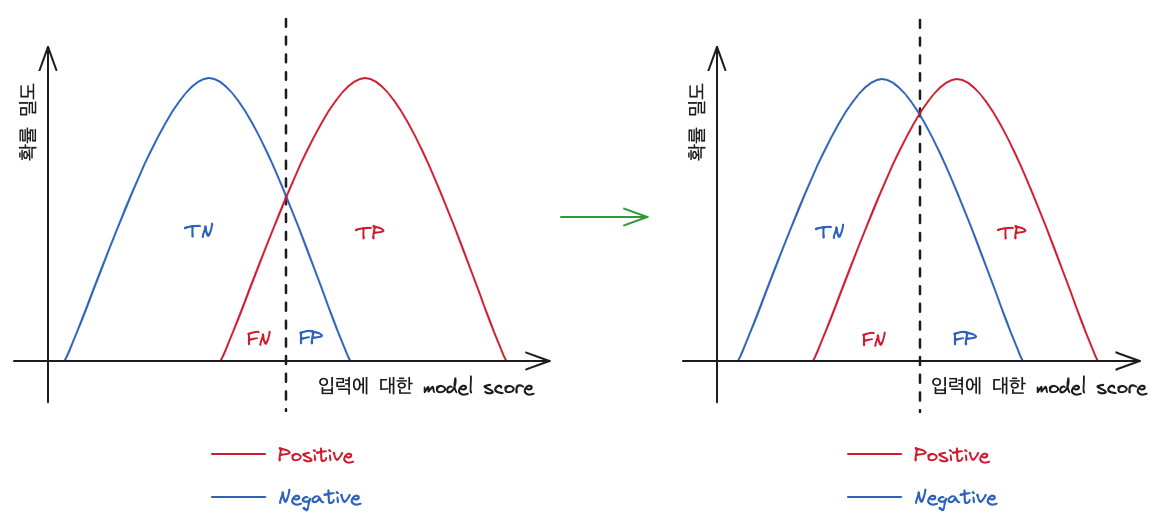

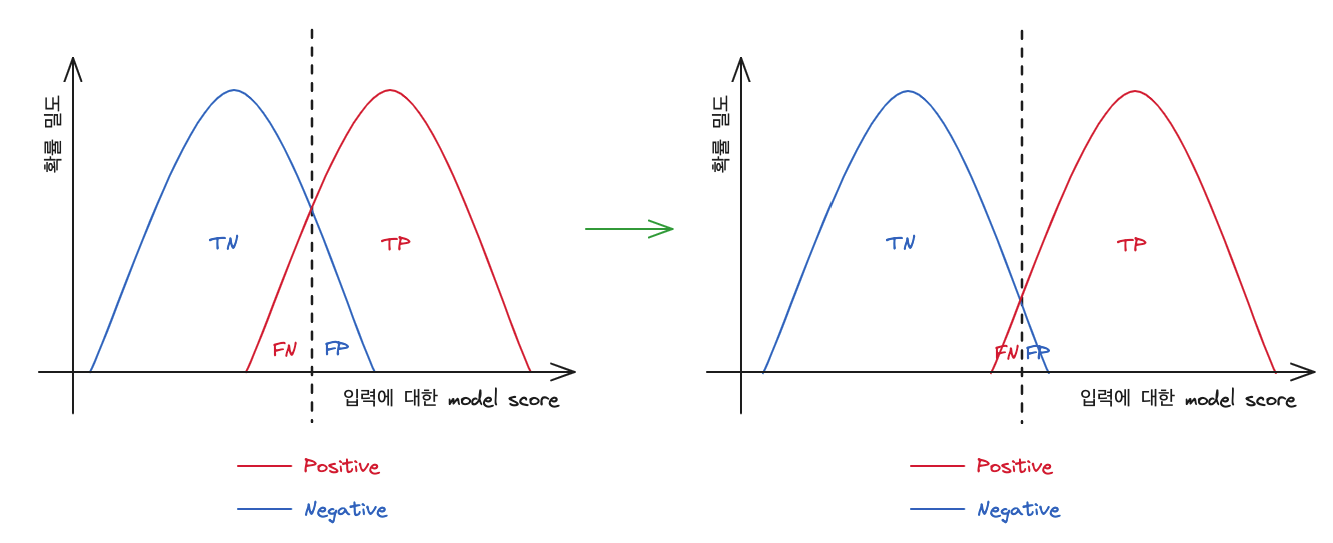

ROC Curve 그래프를 이진 분류기 모델의 각 클래스에 대한 분류 확률 밀도 그래프와 함께 보면 아래와 같다.

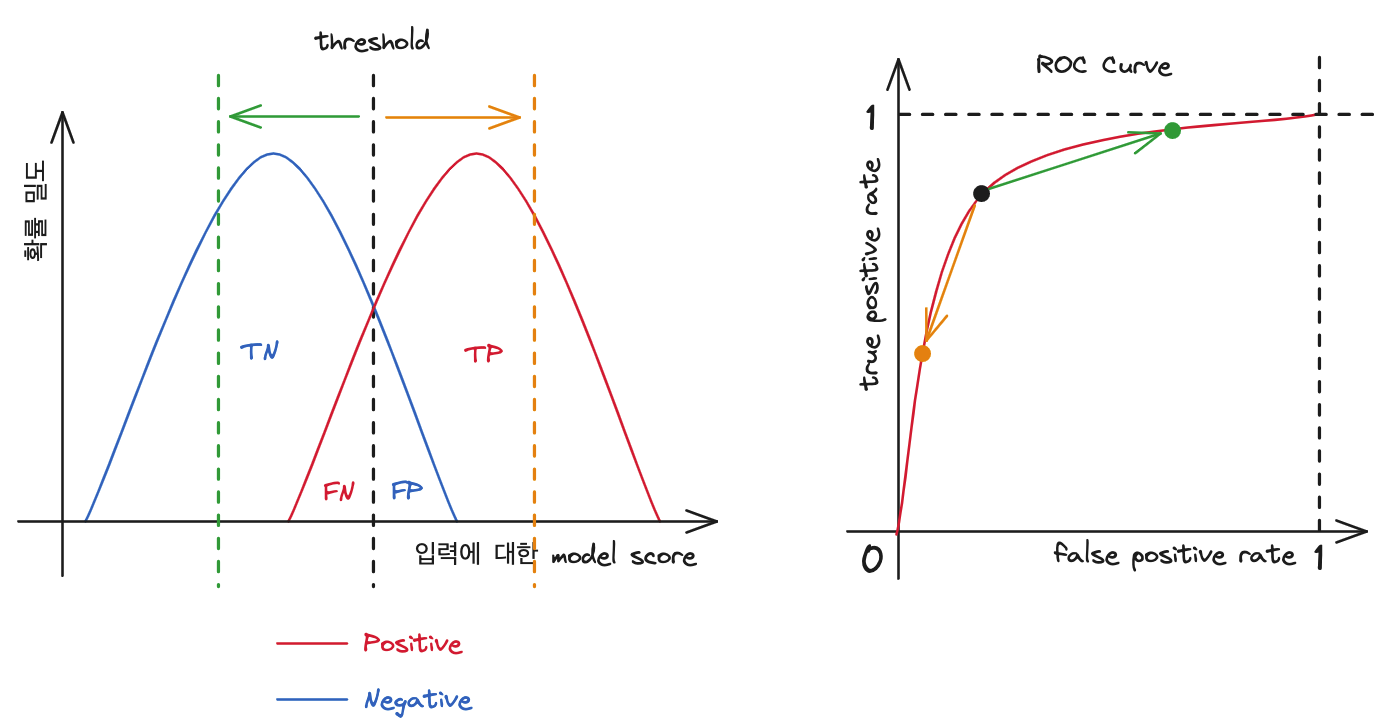

이때 좌측의 그래프에 있는 세로 점선은 threshold로,

이 threshold가 좌우로 움직이는 것은 우측 ROC Curve 그래프에서의 위치가 반대로 움직이는 것과 같다.



예를 들어 threshold가 낮을 수록 쉽게 positive라고 판단을 하기 때문에

• 실제 negative 중에서 positive로 잘못 판단할 확률(false positive rate)이 높아지고
• 실제 positive 중에서 positive로 옳게 판단할 확률(true positive rate)도 높아진다.

여기서 false positive rate와 true positive rate는 threshold에 따른 일종의 비례 관계를 갖는 것을 확인할 수 있다.

(false positive rate와 true positive rate가 threshold와 비례라는 얘기는 아니다)



분류기 모델 성능에 따른 ROC Curve 변화

모델 성능이 좋아졌을 때

클래스를 더 정확하게 분류할 수 있게 되니 true positive rate가 높아지게 되고 반대로 false posotive rate는 낮아지게 될 것이다.

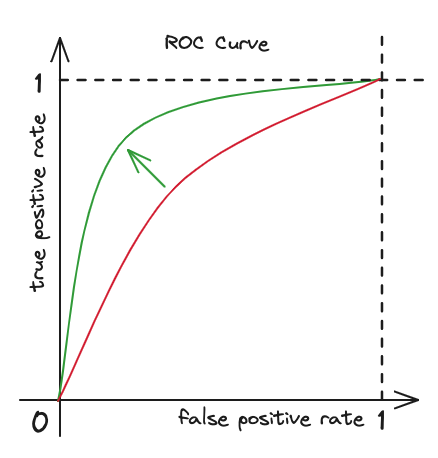

그렇기 때문에 ROC Curve 그래프는 아래와 같이 좌상단에 더 가깝게 휘어진다.

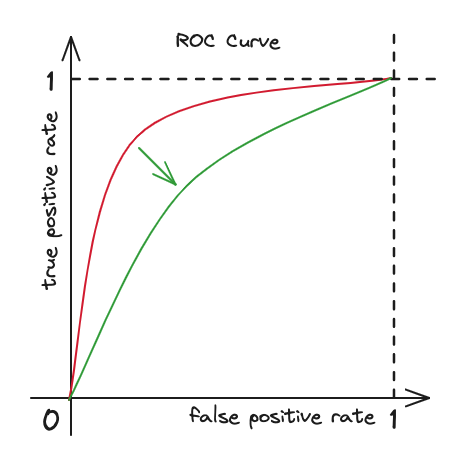

모델 성능이 안좋아졌을 때

클래스를 잘못 분류하는 경우가 많아져 true positive rate가 낮아지게 되고 반대로 false posotive rate는 높아지게 될 것이다.

그렇기 때문에 ROC Curve 그래프는 아래와 같이 우하단에 더 가깝게 휘어진다.



이렇듯 ROC Curve 그래프를 보고 성능을 직관적으로 확인할 수 있게되며, 그래프가 좌상단에 가깝게 휘어 있으면 성능이 좋다는 것을 의미한다.



또한 성능이 좋아질 수록 ROC Curve 하단의 면적이 넓어지게 되는데, 이 면적은 이진 분류기 모델의 성능을 측정하는 또 하나의 지표가 된다.

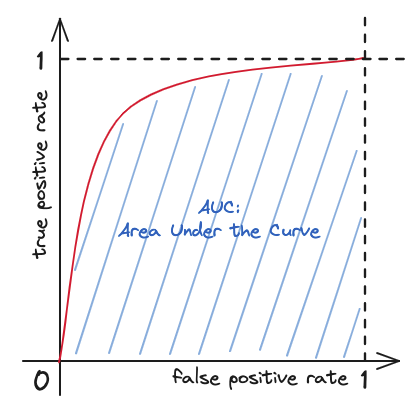

이 면적을 AUC(Area Under the Curve)라고 한다.

(Area Under the Curve는 범용적으로 쓰이는 용어로, 꼭 ROC Curve에 대해서만 사용하는 용어가 아니다)



(관련된 데모 예제는 이 블로그 글의 상단 그래프를 참고하길 바란다 - 손으로 움직이면서 이해하는 것을 추천한다)



코드 예제

간단한 이진 분류 예제를 통해 scikit-learn으로 ROC Curve와 AUC를 구하는 방법에 대해 알아보도록 하겠다.



• 이진 분류 데이터셋으로 scikit-learn에서 제공하는 유방암 종양 이진 분류 데이터셋을 사용한다.

from sklearn.datasets import load_breast_cancer
from sklearn.model_selection import train_test_split

RANDOM_SEED = 42

breast_cancer_data = load_breast_cancer()
X = breast_cancer_data.data
y = breast_cancer_data.target

X_train, X_test, y_train, y_test = train_test_split(X, y,
                                                    test_size=0.3, stratify=y,
                                                    random_state=RANDOM_SEED)

X_train.shape, X_test.shape, y_train.shape, y_test.shape

# ((398, 30), (171, 30), (398,), (171,))



• 이진 분류기 모델로 LogisticRegression을 사용하여 모델을 훈련시킨다.
  • 이 모델의 test accuracy는 약 0.9415가 나왔다.

from sklearn.linear_model import LogisticRegression
from sklearn.metrics import accuracy_score

# train
model = LogisticRegression(random_state=RANDOM_SEED)
model.fit(X_train, y_train)

# evaluate
y_pred = model.predict(X_test)
accuracy_score(y_test, y_pred)

# 0.9415204678362573



• sklearn.metrics.roc_curve(y_true, y_pred)를 사용하여 ROC Curve 데이터를 가져온다.
  • 리턴되는 값은 threshold에 대한 false positive rate, true positive rate이다.

from sklearn.metrics import roc_curve

positive_prediction_probabilities = model.predict_proba(X_test)[:, 1]
false_positive_rates, true_positive_rates, thresholds = \
    roc_curve(y_test, positive_prediction_probabilities)

for fpr, tpr, th in zip(false_positive_rates, true_positive_rates, thresholds):
    print(f"Threshold: {th} - FPR: {fpr}, TPR: {tpr}")

# Threshold: inf - FPR: 0.0, TPR: 0.0
# Threshold: 0.9999550596085504 - FPR: 0.0, TPR: 0.009345794392523364
# Threshold: 0.9848986625939533 - FPR: 0.0, TPR: 0.6261682242990654
# Threshold: 0.9834229169982125 - FPR: 0.015625, TPR: 0.6261682242990654
# Threshold: 0.9391698962484204 - FPR: 0.015625, TPR: 0.8130841121495327
# Threshold: 0.9347940251848812 - FPR: 0.03125, TPR: 0.8130841121495327
# Threshold: 0.8625769438111659 - FPR: 0.03125, TPR: 0.9065420560747663
# Threshold: 0.8475391852064701 - FPR: 0.0625, TPR: 0.9065420560747663
# Threshold: 0.7023202565248234 - FPR: 0.0625, TPR: 0.9719626168224299
# Threshold: 0.6904250200409706 - FPR: 0.078125, TPR: 0.9719626168224299
# Threshold: 0.6791986522466532 - FPR: 0.078125, TPR: 0.9813084112149533
# Threshold: 0.5887847716439181 - FPR: 0.125, TPR: 0.9813084112149533
# Threshold: 0.35883415654168577 - FPR: 0.125, TPR: 1.0
# Threshold: 1.4799762153953177e-45 - FPR: 1.0, TPR: 1.0

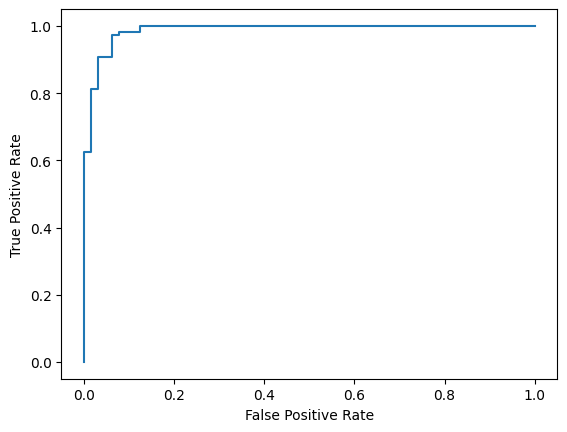

• ROC curve plot

import matplotlib.pyplot as plt

plt.plot(false_positive_rates, true_positive_rates)
plt.xlabel("False Positive Rate")
plt.ylabel("True Positive Rate")





• AUC 구하기

from sklearn.metrics import roc_auc_score

roc_auc = roc_auc_score(y_test, positive_prediction_probabilities)
roc_auc

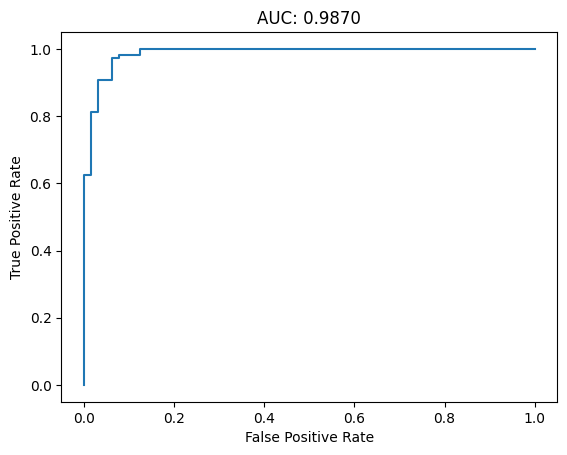

• 혹은 ROC Curve plot 시 AUC를 같이 plot 할 수도 있다.

from sklearn.metrics import roc_auc_score
import matplotlib.pyplot as plt

roc_auc = roc_auc_score(y_test, positive_prediction_probabilities)

plt.plot(false_positive_rates, true_positive_rates)
plt.title(f"AUC: {roc_auc:.4f}")
plt.xlabel("False Positive Rate")
plt.ylabel("True Positive Rate")



최적의 threshold (optimal cut-off point) 찾기

이진 분류기 모델의 분류 임계점인 thresold는 기본적으로 0.5로 사용되는데,
ROC Curve를 통해서 최적의 분류 성능을 갖는 threshold(optimal cut-off point)를 구할 수 있다.



그 방법으로는 여러가지가 있는데, (참고)
그 중 자주 사용되는 방법인 Youden's Index를 통해 최적의 threshold를 찾는 방법을 알아보겠다.

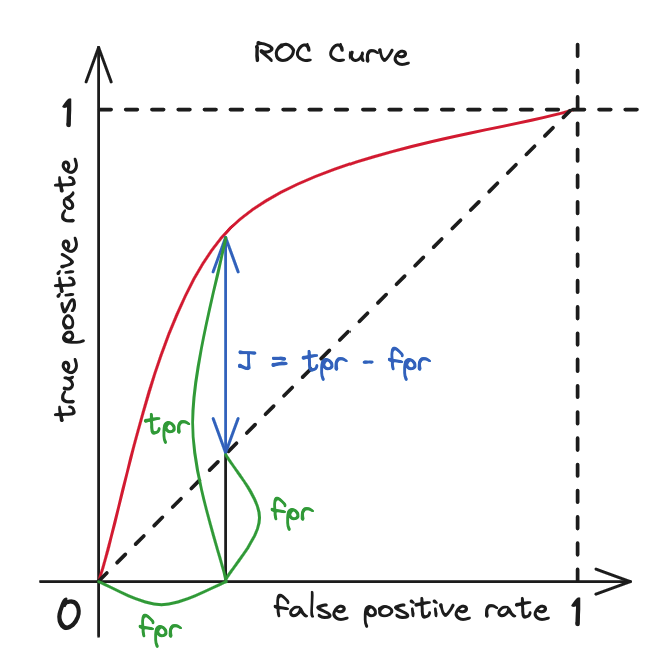

Youden's Index(J)는 아래 그래프에서의 J 이고, true positive rate와 false positive rate의 차를 통해 구할 수 있다.
각 threshold 별 J 를 구한 뒤, 가장 큰 J 를 갖는 threshold가 최적의 threshold로 볼 수 있다.

코드 예제

• threshold 별 Youden's Index 하기

for fpr, tpr, th in zip(false_positive_rates, true_positive_rates, thresholds):
    j = tpr - fpr
    print(f"Threshold: {th} - youden index {j}")

# Threshold: inf - youden's index 0.0
# Threshold: 0.9999550596085504 - youden's index 0.009345794392523364
# Threshold: 0.9848986625939533 - youden's index 0.6261682242990654
# Threshold: 0.9834229169982125 - youden's index 0.6105432242990654
# Threshold: 0.9391698962484204 - youden's index 0.7974591121495327
# Threshold: 0.9347940251848812 - youden's index 0.7818341121495327
# Threshold: 0.8625769438111659 - youden's index 0.8752920560747663
# Threshold: 0.8475391852064701 - youden's index 0.8440420560747663
# Threshold: 0.7023202565248234 - youden's index 0.9094626168224299
# Threshold: 0.6904250200409706 - youden's index 0.8938376168224299
# Threshold: 0.6791986522466532 - youden's index 0.9031834112149533
# Threshold: 0.5887847716439181 - youden's index 0.8563084112149533
# Threshold: 0.35883415654168577 - youden's index 0.875
# Threshold: 1.4799762153953177e-45 - youden's index 0.0



• Youden's Index를 통해 최적의 threshold를 구하기

import numpy as np

optimal_threshold_index = np.argmax(true_positive_rates - false_positive_rates)
fpr, tpr, optimal_threshold = (
	false_positive_rates[optimal_threshold_index],
    true_positive_rates[optimal_threshold_index],
    thresholds[optimal_threshold_index])
j = tpr - fpr
print(f"{optimal_threshold=}, {j=}, {fpr=}, {tpr=}")

# optimal_threshold=0.7023202565248234, j=0.9094626168224299, fpr=0.0625, tpr=0.9719626168224299

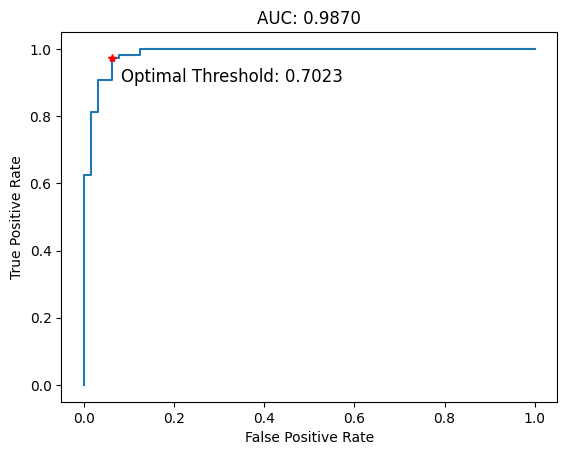

• optimal threshold plot

from sklearn.metrics import roc_auc_score
import matplotlib.pyplot as plt

roc_auc = roc_auc_score(y_test, positive_prediction_probabilities)

plt.plot(false_positive_rates, true_positive_rates)
# text 추가
plt.plot(fpr, tpr, "r*")
plt.text(fpr+0.02, tpr-0.07, f"Optimal Threshold: {optimal_threshold:.4f}", fontsize=12, color="red")

plt.title(f"AUC: {roc_auc:.4f}")
plt.xlabel("False Positive Rate")
plt.ylabel("True Positive Rate")



---
